采暖通风与空气调节设计规范

Code for design of heating ventilation and air conditioning

                               GB 50019-2003

前    言

根据建设部建标[1998]第244号文件“关于印发《一九九八年工程建设国家标准制定、修订计划》的通知”要求，由中国有色工程设计研究总院主编，会同国内有关设计、科研和高等院校等单位组成修订组，对《采暖通风与空气调节设计规范》(GBJ 19-87)进行全面修订。

    在修订过程中，修订组进行了广泛深入地调查研究，总结了国内实践经验，吸取了近年来有关的科研成果，借鉴了国外同类技术中符合我国实际的内容，多次征求全国各有关单位及业内专家的意见，对其中一些重要问题进行了专题研究和反复讨论，最后召开了全国审查会议，会同各有关部门共同审查定稿。

    本规范共分9章和9个附录，主要内容有：总则、术语、室内外计算参数、采暖、通风、空气调节、空气调节冷热源、监测与控制、消声与隔震等。

    本规范修订的主要内容有：

    一、新增室内热舒适性、室内空气质量的要求以及对室内新风作了规定；

    二、新增有关采暖地区划分的规定；

    三、新增热水集中采暖分户热计量的规定；

    四、新增有害和极毒、剧毒生产厂房布置的安全要求条文；

    五、新增事故通融一节；

    六、取消防火防爆一节，其内容分别纳入通风的其他有关条文；

    七、新增对于设置集中空气调节的建筑物及民用建筑和利用自然通风的要求；

    八、对空气调节内容进行全面修订，新增变风量空气调节系统、低温通风系统、变制冷剂流量分体式空气调节系统、热回收系统等内容以及对空气调节水系统的设计要求；

    九、对空气调节的冷热源进行全面修订，新增热泵、蓄冷、蓄热-换热装置的设计规定；对空气调节冷却水设计要求新增加了规定：

    十、新增关于直燃型溴化锂吸收式冷(温)水机组的设计要求；

    十一、“自动控制”改为“监测与控制”，修订并新增对采暖、通风、空气调节系统和防排烟的监测与控制的要求；

    十二、新增对振动控制设计的规定，以及对室外设备噪声的控制要求；

    十三、取消“室外气象参数”表，另行出版《采暖通风与空气调节气象资料集》。

    本规范以黑体字标志的条文为强制性条文，必须严格执行。

    本规范由建设部负责对强制性条文的解释，由中国有色金属工业协会负责日常管理工作，由中国有色工程设计研究总院负责具体技术内容的解释。

    本规范在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给中国有色工程设计研究总院暖通规范管理组（北京复兴路12号邮编100038)，以便今后修订时参考。

    本标准主编单位、参编单位和主要起草人名单：

    主编单位：中国有色工程设计研究总院

    参编单位(以所负责的章节先后为序)：

    中国疾病预防控制中心环境与健康相关产品安全所

    中国建筑设计研究院

    中国气象科学研究院

    中国建筑东北设计研究院

    中南大学

    哈尔滨工业大学

    中国航空工业规划设计研究院

    北京国电华北电力设计院工程有限公司

    同济大学

    中国建筑西北设计研究院

    华东建筑设计研究院

    贵州省建筑设计研究院

    北京市建筑设计研究院

    上海机电设计研究院

    中南建筑设计院

    清华大学

    中国建筑科学研究院空气调节研究所

    北京绿创环保科技责任有限公司

    阿乐斯绝热材料(广州)有限公司

    杭州华电华源环境工程有限公司

主要起草人(以所负责的章节先后为序)：

    张克崧  周吕军  陆耀庆  戴自祝  朱瑞兆

    李娥飞  房家声  丁力行  董重成  赵继豪

    魏占和  董纪林  李强民  马伟骏  孙延勋

    孙敏生  周祖毅  蔡路得  赵庆珠  王志忠

江  亿  耿晓音  罗  英

1  总  则

1.0.1  为了在采暖、通风与空气调节设计中采用先进技术，合理利用和节约能源与资源，保护环境，保证质量和安全，改善并提高劳动条件，营造舒适的生恬环境，制定本规范。

1.0.2  本规范适用于新建、扩建和改建的民用和工业建筑的采暖、通风与空气调节设计。

    本规范不适用于有特殊用途、特殊净化与防护要求的建筑物、洁净厂房以及临时性建筑物的设计。

1.0.3  采暖、通风与空气调节设计方案，应根据建筑物的用途与功能、使用要求、冷热负荷构成特点、环境条件以及能源状况等，结合国家有关安全、环保、节能、卫生等方针、政策，会同有关专业通过综合技术经济比较确定。在设计中应优先采用新技术、新工艺、新设备、新材料。

1.0.4  在采暖、通风与空气调节系统设计中，应预留设备、管道及配件所必须的安装、操作和维修的空间，并应根据需要在建筑设计中预留安装和维修用的孔洞。对于大型设备及管道应设置运输通道和起吊设施。

1.0.5  在采暖、通风与空气调节设计中，对有可能造成人体伤害的设备及管道，必须采取安全防护措施。

1.0.6  位于地震区或湿陷性黄土地区的工程，在采暖、通风与空气调节设计中，应根据需要，按照现行国家标准、规范的规定分别采取防震和有效的预防措施。

1.0.7  在采暖、通风与空气调节设计中，应考虑施工及验收的要求，并执行相关的施工及验收规范，当设计对施工及验收有特殊要求时，应在设计文件中加以说明。

1.0.8  采暖、通风与空气调节设计，除执行本规范的规定外，尚应符合国家现行的有关标准，规范的规定。

2  术  语

2.0.1  预计平均热感觉指数(PMV)  predicted mean vote

PMV指数是根据人体热平衡的基本方程式以及心理生理学主观热感觉的等级为出发点，考虑了人体热舒适感的诸多有关因素的全面评价指标。PMV指数表明群体对于(＋3～－3)7个等级热感觉投票的平均指数。

2.0.2  预计不满意者的百分数(PPD)  predicted percentage of dissatisfied

    PPD指数为预计处于热环境中的群体对于热环境不满意的投票平均值。PPD指数可预计群体中感觉过暖或过凉“根据七级热感觉投票表示热(+3)、温暖(+2)、凉(-2)或冷(-3)”的人的百分数。

2.0.3  湿球黑球温度(WBGT)指数  wet-bulb black globe temperature index

    是表示人体接触生产环境热强度的一个经验指数。由下列公式计算获得：

    1 室内作业：

    WBGT＝0.7t_nw＋0.3t_g                                           （2.0.3-1）

    2 室外作业：

    WBGT＝0.7t_nw＋0.3t_g＋0.1t_a                                        （2.0.3-1）

式中  WBGT——湿球黑球温度(℃)；

         t_nw ——自然湿球温度(℃)；

          t_g ——黑球温度(℃)；

          t_a ——干球温度(℃)。

2.0.4  活动区  occupied zone

    指人、动物或工艺生产所在的空间。

2.0.5  置换通风 displacement ventilation

    借助空气热浮力作用的机械通风方式。空气以低风速、小温差的状态送入活动区下部，在送风及室内热源形成的上升气流的共同作用下，将热浊空气提升至顶部排出。

2.0.6  变制冷剂流量多联分体式空气调节系统  variable refrigerant volume split air conditioning system

    一台室外空气源制冷或热泵机组配置多台室内机，通过改变制冷剂流量适应各房间负荷变化的直接膨胀式空气调节系统。

2.0.7  空气分布特性指标（ADPI）  air diffusion performance index

    舒适性空气调节中用来评价人的舒适性的指标，系指活动区测点总数中符合要求测点所占的百分比。

2.0.8  气源热泵 air-source heat pump

    以空气为低位热源的热泵。通常有空气/空气热泵、空气/水热泵等形式。

2.0.9  水源热泵  wster-source heat pump

    以水为低位热源的热泵。通常有水/水热泵、水/空气热泵等形式。

2.0.10  地源热泵  ground-source heat pump

    以土壤或水为热源、水为载体在封闭环路中循环进行热交换的热泵。通常有地下埋管、井水抽灌和地表水盘管等系统形式。

2.0.11  水环热泵空气调节系统  water-loop heat pump air conditioning system

    水/空气热泵的一种应用方式。通过水环路将众多的水/空气热泵机组并联成一个以回收建筑物余热为主要特征的空气凋节系统。

2.0.12  低温送风空气调节系统  cold air distribution system

    送风温度低于常规数值的全空气空气调节系统。

2.0.13  分区两管制水系统  zonling two-pipe water system

按建筑物的负荷特性将空气调节水路分为冷水和冷热水合用的两个两管制系统。需全年供冷区域的末端设备只供应冷水，其余区域末端设备根据季节转换，供应冷水或热水。

3  室内外计算参数

3.1  室内空气计算参数

3.1.1  设计采暖时，冬季室内计算温度应根据建筑物的用途，接下列规定采用：

    1  民用建筑的主要房间，宜采用16～24℃：

    2  工业建筑的工作地点，宜采用：

    轻作业    18～21℃

    中作业    16～18℃

    重作业    14～16℃

    过重作业  12～14℃

注：1 作业种类的划分，应按国家现行的《工业企业设计卫生标准》（GBZ 1）执行。

    2 当每位工人占用较大面积（50～100m²）时，轻作业时可低至10℃；中作业时可低至7℃；重作业时可低至5℃。

    3  辅助建筑物及辅助用室，不应低于下列数值：

    浴室              25℃

    更衣室            25℃

    办公室、休息室    18℃

    食堂              18℃

    盥洗室、厕所      12℃

注：当工艺或使用条件有特殊要求时，各类建筑物的室内温度可按照国家现行有关专业标准、规范执行。

3.1.2  设置采暖的建筑物，冬季室内活动区的平均风速，应符合下列规定：

1  民用建筑及工业企业辅助建筑，不宜大于0.3m/s；

2  工业建筑，当室内散热量小于23W/m³时，不宜大干0.3m/s；当室内散热量大干或等于23W/m³时，不宜大干0.5m/s。

3.1.3  空气调节室内计算参数，应符合下列规定：

    1 舒适性空气调节室内计算参数应符合表3.1.3规定；

表3.1.3  舒适性空气调节室内参数

    2 工艺性空气调节室内温湿度基数及其允许波动范围，应根据工艺需要及卫生要求确定。活动区的风速：冬季不宜大于0.3m/s，夏季宜采用0.2～0.5m/s；当室内温度高于30℃时，可大于0.5m/s。

3.1.4  采暖与空气调节室内的热舒适性应按照《中等热环境PMV和PPD指数的测定及热舒适条件的规定》(GB/T 18049)，采用预计的平均热感觉指数(PMV)和预计不满意者的百分数(PPD)评价，其值宜为：－1≤PMV≤+1；PPD≤27％。

    当工艺无特殊要求时，工业建筑夏季工作地点WBGT指数应根据《高温作业分级》(GB/T 4200)的规定进行分级、评价。

3.1.5  当工艺无特殊要求时，生产厂房夏季工作地点的温度。应根据夏季通风室外计算温度及其与工作地点的允许温差，不得超过表3.1.5的规定。

表3.1.5  夏季工作地点温度（℃）

3.1.6  在特殊高温作业区聚近，应设置工人休息室。夏季体息窒的温度，宜采用26～30℃。

3.1.7  设置局部送风的工业建筑，其室内工作地点的风速和温度，应按本规范第5.5.5条至第5.5.7条的有关规定执行。

3.1.8  建筑物室内空气应符合国家现行的有关室内空气质量、污染物浓度控制等卫生标准的要求。

3.1.9  建筑物室内人员所需最小新风量，应符合以下规定：

    1 民用建筑人员所需最小新风量按国家现行有关卫生标准确定；

2 工业建筑应保证每人不小于30m³/h的新风量。

3.2  室外空气计算参数

3.2.1  采暖室外计算温度，应采用历年平均不保证5天的日平均温度。

    注：本条及本节其他条文中的所谓“不保证”，系针对室外空气温度状况而言；“历年平均不保证”，系针对累年不保证总天数或小时数的历年平均值而言。

3.2.2  冬季通风室外计算温度，应采用累年最冷月平均温度。

3.2.3  夏季通风室外计算温度，应采用历年最热月14时的月平均温度的平均值。

3.2.4  夏季通风室外计算相对湿度，应采用历年最热月14时的月平均相对湿度的平均值。

3.2.5  冬季空气调节室外计算温度，应采用历年平均不保证1天的日平均温度。

3.2 6  冬季空气调节室外计算相对温度，应采用累年最冷月平均相对湿度。

3.2.7  夏季空气调节室外计算干球温度，应采用历年平均不保证50h的干球温度。

    注：统计干湿球温度时，宜采用当地气象台站每天4次的定时温度记录，并以每次记录值代表6h的温度值核算。

3.2.8  夏季空气调节室外计算湿球温度，应采用历年平均不保证50h的湿球温度。

3.2.9  夏季空气调节室外计算日平均温度，应采用历年平均不保证5天的日平均温度。

3.2.10  夏季空气调节室外计算逐时温度，可按下式确定：

              t_sh=t_wp+βΔt_r                             (3.2.10-1)

式中  t_sh——室外计算逐时温度(℃)；

         t_wp——夏季空气调节室外计算日平均温度(℃)，按本规范第3.2.9条采用；

         β ——室外温度逐时变化系数，按表3.2.10采用；

         Δt_r——夏季室外计算平均日较差(℃)，应按下式计算：

              Δt_r=(t_wg－t_wp)/0.52                              (3.2.10-2)

式中  t_wg——夏季空气调节室外计算干球温度(℃)，按本规范第3.2.7条采用。

其他符号意义同(3.2.10-1)

表3.2.10  室外温度逐时变化系数

3.2.11  当室内温湿度必须全年保证时，应另行确定空气调节室外计算参数。

    仅在部分时间(如夜间)工作的空气调节系统，可不遵守本规范第3.2.7条至第3.2.10条的规定。

3.2.12  冬季室外平均风速，应采用累年最冷3个月各月平均风速的平均值。冬季室外最多风向的平均风速，应采用累年最冷3个月最多风向(静风除外)的各月平均风速的平均值。

    夏季室外平均风速，应采用累年最热3个月各月平均风速的平均值。

3.2.13  冬季最多风向及其频率，应采用全年最冷3个月的最多风向及其平均频率。

    夏季最多风向及其频率，应采用累年最热3个月的最多风向及其平均频率。

    年最多风向及其频率，应采用累年最多风向及其平均频率。

3.2.14  冬季室外大气压力，应采用累年最冷3个月各月平均大气压力的平均值。

    夏季室外大气压力，应采用累年最热3个月各月平均大气压力的平均值。

3.2.15  冬季日照百分率，应采用累年最冷3个月各月平均日照百分率的平均值。

3.2.16  设计计算用采暖期天数，应按累年日平均温度稳定低于或等于采暖室外临界温度的总日数确定。

    采暖室外临界温度的选取，一般民用建筑和工业建筑，宜采用5℃。

3.2.17  室外计算参数的统计年份宜取近30年。不足30年者，按实有年份采用，但不得少于10年；少于10年时，应对气象资料进行修正。

3.2.18  山区的室外气象参数，应根据就地的调查、实测并与地理和气候条件相似的邻近台站的气象资料进行比较确定。

3.3  夏季太阳辐射照度

3.3.1  夏季太阳辐射照度，应根据当地的地理纬度、大气透明度和大气压力，按7月21日的太阳赤纬计算确定。

3.3.2  建筑物各朝向垂直面与水平面的太阳总辐射照度，可按本规范附录A采用。

3.3.3  透过建筑物各朝向垂直面与水平面标准窗玻璃的太阳直接辐射照度和散射辐射照度，可按本规范附录B采用。

3.3.4  采用本规范附录A和附录B时，当地的大气透明度等级，应根据本规范附录C及夏季大气压力，按表3.3.4确定。

表3.3.4  大气透明度等级

4  采  暖

4.1  一般规定

4.1.1  采暖方式的选择，应根据建筑物规模。所在地区气象条件、能源状况、能源政策、环保等要求，通过技术经济比较确定。

4.1.2  累年日平均温度稳定低于或等于5℃的日数大于或等于90天的地区，宜采用集中采暖。

4.1.3  符合下列条件之一的地区，其幼儿园、养老院、中小学校、医疗机构等建筑宜采用集中采暖：

    1 累年日平均温度稳定低于或等于5℃的日数为60～89天；

    2 累年日平均温度稳定低于或等于5℃的日数不足60天，但累年日平均温度稳定低于或等于8℃的日数大于或等于75天。

4.1.4  采暖室外气象参数，应接本规范第3.2节中的有关规定，采用当地的气象资料进行计算确定。

4.1.5  设置采暖的公共建筑和工业建筑，当其位于严寒地区或寒冷地区，且在非工作时间或中断使用的时间内，室内温度必须保持在0℃以上，而利用房间蓄热量不能满足要求时，应按5℃设置值班采暖。

    注：当工艺或使用条件有特殊要求时，可根据需要另行确定值班采暖所需维持的室内温度。

4.1.6  设置采暖的工业建筑，如工艺对室内温度无特殊要求，且每名工人占用的建筑面积超过100m²时，不宜设置全面采暖，应在固定工作地点设置局部采暖。当工作地点不固定时，应设置取暖室。

4.1.7  设置全面采暖的建筑物，其围护结构的传热阻，应根据技术经济比较确定，且应符合国家现行有关节能标准的规定。

4.1.8  围护结构的最小传热阻，应按下式确定：

式中：R_0·min——围护结构的最小传热阻（m²·℃/W）；

t_n——冬季室内计算温度（℃），按本规范第3.1.1 条和第4.2.4 条采用；

t_w——冬季围护结构室外计算温度（℃），按本规范第4.1.9 条采用；

α ——围护结构温差修正系数，按本规范表4.1.8-1 采用；

∆t_y ——冬季室内计算温度与围护结构内表面温度的允许温差(℃)，按本规范表4.1.8-2 采用；

a_n——围护结构内表面换热系数[ W/(m²·℃) ]，按本规范表4.1.8-3 采用；

R_n——围护结构内表面换热阻（m²·℃/W），按本规范表4.1.8-3 采用。

注： 1 本条不适用于窗、阳台门和天窗。

2 砖石墙体的传热阻，可比式（4.1.8-1，4.1.8-2）的计算结果小5%。

3 外门（阳台门除外）的最小传热阻，不应小于按采暖室外计算温度所确定的外墙最小传热阻的60%。

4 当相邻房间的温差大于10℃时，内围护结构的最小传热阻，亦应通过计算确定。

5 当居住建筑、医院及幼儿园等建筑物采用轻型结构时，其外墙最小传热阻，尚应符合国家现行标准《民用建筑热工设计规范》（GB 50176）及《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ 26）的要求。

表4.1.8-1  温差修正系数（α）

表4.1.8-2   允许温差∆t_y值（℃）

注：1 室内空气干湿程度的区分，应根据室内温度和相对湿度按表4.1.8-4 确定。

2 与室外空气相通的楼板和非采暖地下室上面的楼板，其允许温差∆ty值，可采用2.5℃。

3  t_n——同式（4.1.8-1，4.1.8-2）；

t₁——在室内计算温度和相对湿度状况下的露点温度（℃）。

表4.1.8-3  换热系数（α_n）和换热阻值（R_n）

注：表中h ——肋高（m）；s ——肋间净距（m）。

表4.1.8-4  室内干湿程度的区分

4.1.9  确定围护结构的最小传热阻时，冬季围护结构室外计算温度t_w，应根据围护结构热情性指标D值，按表4.1.9采用。

表4.1.9  冬季围护结构室外计算温度(℃}

注：和t_w和t_p，min——分别为采暖室外计算温度和累年最低日平均温度（℃），按《采暖通风与空气调节气象资料集》数据采用。

4.1.10  围护结构的传热阻，应按下式计算：

       R₀＝1/α_n+R_j+1/α_w                   (4.1.10－1)

                   或              R₀＝R_n+R_j+R_w                      (4.1.10－2)

式中 R₀——围护结构的传热阻(m²·℃/W)；

α_n、R_n——同式(4.1.8-1、4.1.8-2)；

    α_w——围护结构外表面换热系数[W/(m²·℃))，按本规范表4.1.10采用；

    R_w——围护结构外表面换热阻(m²·℃/W)，按本规范表4.1.10采用；

R_j——围护结构本体(包括单层或多层结构材料层及封闭的空气间层)的热阻(m²·℃/W)。

表4.1.10  换热系数α_w和换热阻值R_w

4.1.11 设置全面采暖的建筑物，其玻璃外窗、阳台门和天窗的层数，宜按表4.1.11采用。

表4 1.11  外窗、阳台门和天窗层数

注：1 表中所列的室内外温差，系指冬季室内计算温度和采暖室外计算温度之差。

2 高级民用建筑，以及其他经技术经济比较设置双层窗台理的建筑物，可不受本条规定的限制。

3 居住建筑外窗的层数，应符合国家有关节能标准的规定。

4 对较高的工业建筑及特殊建筑，可视具体情况研究确定。

4.1.12  设置全面采暖的建筑物，在满足采光要求的前提下，其开窗面积应尽量减小。民用建筑的窗墙面积比，应按国家现行标准《民用建筑热工设计规范》(GB 50176)执行。

4.1.13  集中采暖系统的热媒，应根据建筑物的用途、供热情况和当地气候特点等条件，经技术经济比较确定，并应按下列规定选择：

    1  民用建筑应采用热水做热媒；

    2  工业建筑，当厂区只有采暖用热或以采暖用热为主时，宜采用高温水做热煤；当厂区供热以工艺用蒸汽为主时，在不违反卫生、技术和节能要求的条件下，可采用蒸汽做热媒。

注：1 利用余热或天然热源采暖时，采暖热媒及其参数可根据具体情况确定。

    2 辐射采暖的热媒，应符合本规范4.4节，第4.5节的规定。

4.1.14  改建或扩建的建筑物，以及与原有热网相连接的新增建筑物，除遵守本规范的规定外，尚应根据原有建筑物的状况，采取相应的技术措施。

4.2  热负荷

4.2.1  冬季采暖通风系统的热负荷，应根据建筑物下列散失和获得的热量确定：

    1  围护结构的耗热量；

    2  加热由门窗缝隙渗入室内的冷空气的耗热量；

    3  加热由门、孔洞及相邻房间侵入的冷空气的耗热量；

    4  水分蒸发的耗热量；

    5  加热由外部运入的冷物料和运输工具的耗热量；

    6  通风耗热量；

    7  最小负荷班的工艺设备散热量；

    8  热管道及其他热表面的散热量；

    9  热物料的散热量；

    10  通过其他途径散失或获得的热量。

注：1  不经常的散热量，可不计算。

    2  经常而不稳定的散热量，应采用小时平均值。

4.2.2  围护结构的耗热量，应包括基本耗热量和附加耗热量。

4.2.3  围护结构的基本耗热量，应按下式计算：

      Q=αFK(t_n－t_wn)                             (4.2.3)

式中Q——围护结构的基本耗热量(W)；

     F——围护结构豹面积(m²)；

     K——围护结构的传热系数[W/(m²•℃)]；

    t_wn——采暖室外计算温度(℃)，按本规范第3.2.1条采用；

  α、t_n——与本规范第4.1.8条相同。

注：当已知或可求出冷侧温度时，t_wn一项可直接用冷侧温度值代入，不再进行α值修正。

4.2.4  计算围护结构耗热量时，冬季室内计算温度，应按本规范第3.1.1条采用，但层高大于4m的工业建筑，尚应符合下列规定：

    1  地面应采用工作地点的温度。

    2  屋顶和天窗应采用屋顶下的温度。屋顶下的温度，可按下式计算：

    t_d = t_g +Δt_H (H－2)                    (4.2.4-1)

式中 t_d——屋顶下的温度(℃)；

     t_g——工作地点的温度(℃)；

   Δt_H ——温度梯度(℃/m)；

    H ——房间高度(m)。

    3  墙、窗和门应采用室内平均温度。室内平均温度，应按下式计算；

  t_np =（t_d+t_g)/2                     (4.2.4-2)

式中  t_np——室内平均温度(℃)；

   t_d、t_g ——与式(4.2.4-1)相同。

注：散热量小于23W/m³的工业建筑，当其温度梯度值不能确定时，可用工作地点温度计算围护结构耗热量，但应按本规范第4.2.7条的规定进行高度附加。

4.2.5  与相邻房间的温差大于或等于5℃时，应计算通过隔墙或楼板等的传热量。与相邻房间的温差小于5℃，且通过隔墙和楼板等的传热量大于该房间热负荷的10％时，尚应计算其传热量。

4.2.6  围护结构的附加耗热量，应按其占基本耗热量的百分率确定。各项附加(或修正)百分率，宜按下列规定的数值选用：

    1  朝向修正率：

         北、东北、西北          0～10％

         东、西                  －5％

         东南、西南              －10％～－15％

         南                      －15％～－30％

注：1 应根据当地冬季日照率、辐射照度、建筑物使用和被遮挡等情况选用修正率。

    2 冬季日照率小于35％的地区，东南、西南和南向的修正率，宜采用－10％～0％，东、西向可不修正。

    2  风力附加率：建筑在不避风的高地、河边、海岸、旷野上的建筑物，以及城镇、厂区内特别高出的建筑物，垂直的外围护结构附加5％～10％。

    3  外门附加率：

         当建筑物的楼层数为n时：

    一道门                         65％×n

    两道门(有门斗)                  80％×n

    三道门(有两个门斗)              60％×n

    公共建筑和工业建筑的主要出入口  500％

注：1  外门附加率，只适用于短时问开启的、无热空气幕的外门。

    2  台门不应计入外门附加。

4.2.7  民用建筑和工业企业辅助建筑(楼梯间除外)的高度附加率，房间高度大于4m时，每高出1m应附加2％，但总的附加率不应大于15％。

注：高度附加率，应附加于围护结构的基本耗热量和其他附加耗热量上。

4.2.8  加热由门窗缝隙渗入室内的冷空气的耗热量，应根据建筑物的内部隔断、门窗构造、门窗朝向、室内外温度和室外风速等因素确定，宜按本规范附录D进行计算。

4.3  散热器采暖

4.3.1  选择散热器时，应符合下列规定：

    1  散热器的工作压力，应满足系统的工作压力，并符合国家现行有关产品标准的规定；

    2  民用建筑宜采用外形美观、易于清扫的散热器；

    3  放散粉尘或防尘要求较高的工业建筑，应采用易于清扫的散热器；

    4  具有腐蚀性气体的工业建筑或相对湿度较大的房间，应采用耐腐蚀的散热器；

    5  采用钢制散热器时，应采用闭式系统，并满足产品对水质的要求，在非采暖季节采暖系统应充水保养，蒸汽采暖系统不应采用钢制柱型、板型和扁管等散热器；

    6  采用铝制散热器时，应选用内防腐型铝制散热器，并满足产品对水质的要求；

    7  安装热量表和恒温阀的热水采暖系统不宜采用水流通道内含有粘砂的铸铁等散热器。

4.3.2  布置散热器时，应符合下列规定：

    1  散热器宜安装在外墙窗台下，当安装或布置管道有困难时，也可靠内墙安装；

    2  两道外门之间的门斗内，不应设置散热器；

    3  楼梯间的散热器，宜分配在底层或按一定比例分配在下部各层。

4.3.3  散热器宜明装。暗装时装饰罩应有合理的气流通道、足够的通道面积，并方便维修。

4.3 4  幼儿园的散热器必须暗装或加防护罩。

4.3.5  铸铁散热器的组装片数，不宜超过下列数值：

粗柱型(包括柱翼型)    20片

细柱型               25片

长翼型               7片

4.3.6  确定散热器数量时，应根据其连接方式，安装形式、组装片数、热水流量以及表面涂料等对散热量的影响，对散热器数量进行修正。

4.3.7  民用建筑和室内温度要求较严格的工业建筑中的非保温管道，明设时，应计算管道的散热量对散热器数量的折减；暗设时，应计算管道中水的冷却对散热器数量的增加。

4.3 8  条件许可时，建筑物的采暖系统南北向房间宜分环设置。

4.3.9  建筑物的热水采暖系统高度超过50m时，宜竖向分区设置。

4.3.10  垂直单、双管采暖系统，同一房间的两组散热器可串联连接；贮藏室、盥洗室、厕所和厨房等辅助用室及走廊的散热器，亦可同邻室串联连接。

注：热水采暖系统两组散热器串联时，可采用同侧连接，但上、下串联管道直径应与散热器接口直径相同。

4.3.11  有冻结危险的楼梯间或其他有冻结危险的场所，应由单独的立、支管供暖。散热器前不得设置调节阀。

4.3.12  安装在装饰罩内的恒温阀必须采用外置传感器，传感器应设在能正确反映房间温度的位置。

4.4  热水辐射采暖

4.4.1  设计加热管埋设在建筑构件内的低温热水辐射采暖系统时，应会同有关专业采取防止建筑物构件龟裂和破损的措施。

4.4.2  低温热水辐射采暖。辐射体表面平均温度，应符合表4.4.2的要求。

表4.4.2  辐射体表面平均温度（℃）

4.4.3  低温热水地板辐射采暖的供水温度和回水温度应经计算确定。民用建筑的供水温度不应超过60℃，供水、回水温差宜小于或等于10℃。

4.4.4  低温热水地板辐射采暖的耗热量应经计算确定。全面辐射采暖的耗热量，应按本规范第4.2节的有关规定计算，并应对总耗热量乘以0.9～0.95的修正系数或将室内计算温度取值降低2℃。

    局部辐射采暖的耗热量，可按整个房间全面辐射采暖所算得的耗热量乘以该区域面积与所在房间面积的比值和表4.4.4中所规定的附加系数确定。

    建筑物地板敷设加热管时，采暖耗热量中不计算地面的热损失。

表4.4.4  局部辐射采暧耗热量附加系数

4.4.5  低温热水地板辐射采暖的有效散热量应经计算确定，并应计算室内设备、家具等地面覆盖物等对散热量的折减。

4.4.6  低温热水地板辐射采暖的加热管及其覆盖层与外墙、楼板结构层间应设绝热层。

    注：当使用条件允许楼板双向传热时，覆盖层与楼板结构层间可不设绝热层。

4.4.7  低温热水地板辐射采暖系统敷设加热管的覆盖层厚度不宜小于50mm。覆盖层应设伸缩缝，伸缩缝的位置、距离及宽度，应会同有关专业计算确定。加热管穿过伸缩缝时，宜设长度不小于100mm的柔性套管。

4.4.8  低温热水地板辐射采暖系统的阻力应计算确定。加热管内水的流速不应小于0.25m/s，同一集配装置的每个环路加热管长度应尽量接近，每个环路的阻力不宜越过30kPa。低温热水地板辐射采暖系统分水器前应设阀门及过滤器，集水器后应设阀门；集水器、分水器上应设放气阀；系统配件应采用耐腐蚀材料。

4.4.9  低温热水地板辐射采暖系统的工作压力不宜大于0.8MPa；当超过上述压力时，应采取相应的措施。

4.4.10  低温热水地板辐射采暖，当绝热层辅设在土壤上时，绝热层下部应做防潮层。在潮湿房间(如卫生同、厨房等)敷设地板辐射采暖系统时，加热管覆盖层上应做防水层。

4.4.11  辐射采暖加热管的材质和壁厚的选择，应根据工程的耐久年限、管材的性能、管材的累计使用时间以及系统的运行水温、工作压力等条件确定。

4.4.12  热水吊顶辐射板采暖，可用于层高为3～30m建筑物的采暖。

4.4.13  热水吊顶辐射板的供水温度，宜采用40～140℃的热水，其水质应满足产品的要求。在非采暖季节，采暖系统应充水保养。

4.4.14  热水吊顶辐射板的工作压力，应符合国家现行有关产品标准的规定。

4.4.15  热水吊顶辐射板采暖的耗热量应按本规范第4.2节的有关规定进行计算，并按本规范第4.5.6条的规定进行修正。当屋顶耗热量大于房间总耗热量的30％时，应采取必要的保温措施。

4.4.16  热水吊顶辐射板的有效散热量应根据下列因素确定：

1  当热水吊顶辐射板倾斜安装对，辐射板安装角度修正系数。应按表4.4.16进行确定；

表4.4.16  辐射板安装角度修正系数

    2  辐射板的管中流体应为紊流。当达不到最小流量且辐射板不能串联连接时，辐射板的散热量应乘以1.18的安全系数。

4.4.17  热水吊顶辐射板的安装高度，应根据人体的舒适度确定。辐射板的最高平均水温应根据辐射板安装高度和其面积占顶棚面积的比例按表4.4.17确定。

表4.4.17  热水吊顶辐射板最高平均水温（℃）

    注：表中安装高度系指地面到板中心的垂直距离(m)。

4.4.18  热水吊顶辐射板采暖系统的管道布置，宜采用同程式。

4.4.19  热水吊顶辐射板与采暖系统供水管、回水管的连接方式，可采用并联或串联、同侧或异侧连接，并应采取使辐射板表面温度均匀、流体阻力平衡的措施。

4.4.20  布置全面采暖的热水吊顶辐射板装置时，应使室内作业区辐射照度均匀，并符合以下要求：

    1  安装吊顶辐射板时，宜沿最长的外墙平行布置；

    2  设置在墙边的辐射板规格应大于在室内设置的辐射板规格；

    3  层高小于4m的建筑物，宜选择较窄的辐射板；

    4  房间应预留辐射板沿长度方向热膨胀余地。

    注：辐射板装置不应布置在对热敏感的设备附件。

4.4.21  局部区域采用热水吊顶辐射板采暖时，其耗热量可按本规范第4.4.4条的规定计算。

4.5  燃气红外线辐射采暖

4.5.1  燃气红外线辐射采暖，可用于建筑物室内采暖或室外工作地点的采暖。

4.5.2  采用燃气红外线辐射采暖时，必须采取相应的防火防爆和通风换气等安全措施。

4.5.3  燃气红外线辐射采暖的燃料，可采用天然气、人工煤气、液化石油气等。燃气质量、燃气辖配系统应符合国家现行标准《城镇燃气设计规范》(GB 50028)的要求。

4.5.4  燃气红外线辐射器的安装高度，应根据人体舒适度确定，但不应低于3m。

4.5.5  燃气红外线辐射器用于局部工作地点采暖时，其数量不应少于两个，且应安装在人体的侧上方。

4.5.6  燃气红外线辐射器全面采暖的耗热量应按本规范第4.2节的有关规定进行计算，可不计高度附加，并应对总耗热量乘以0.8～0.9的修正系数。

辐射器安装高度过高时，应对总耗热量进行必要的高度修正。

4.5.7  局部区域燃气红外线辐射采暖耗热量可按本规范第4.4.4条中的有关规定计算。

4.5.8  布置全面辐射采暖系统时，沿四周外墙、外门处的辐射器散热器，不宜少于总热负荷的60％。

4.5.9  由室内供应空气的厂房或房间，应能保证燃烧器所需要的空气量。当燃烧器所需要的空气量超过该房间每小时0.5次的换气次数时，应由室外供应空气。

4.5.10  燃气红外线辐射采暖系统采用室外供应空气时，进风口应符合下列要求：

    1  设在室外空气洁净区，距地面高度不低于2m；

    2  距排风口水平距离大于6m；当处于排风口下方时，垂直距离不小于3m；当处于排风口上方时，垂直距离不小于6m；

    3  安装过滤网。

4.5.11  无特殊要求时，燃气红外线辐射采暖系统的尾气应排至室外。排风口应符合下列要求：

    1  设在人员不经常通行的地方，距地面高度不低于2m；

    2  水平安装的排气管，其排风口伸出墙面不少于0.5m；

    3  垂直安装的排气管，其排风口高出半径为6m以内的建筑物最高点不少于1m；

    4  排气管穿越外墙或屋面处加装金属套管。

4.5.12  燃气红外线辐射采暖系统，应在便于操作的位置设置能直接切断采暖系统及燃气供应系统的控制开关。利用通风机供应空气时，通风机与采暖系统应设置联锁开关。

4.6  热风采暖及热空气幕

4.6.1  符合下列条件之一时，应采用热风采暖：

    1  能与机械进风系统合并时；

    2  利用循环空气采暖，技术经济合理时；

    3  由于防火防爆和卫生要求，必须采用全新风的热风采暖时。

    注：循环空气的采用，应符合国家现行《工业设计卫生标准》和本规范第5.3.6条。

4.6.2  热风采暖的热媒宜采用0.1～0.3MPa的高压蒸汽或不低于90℃的热水。当采用燃气、燃油加热或电加热时，应符合国家现行标准《城镇燃气设计规范》(GB 50028)和《建筑设计防火规范》(GB 50016)的要求。

4.6.3  位于严寒地区或寒冷地区的工业建筑，采用热风采暖且距外窗2m或2m以内有固定工作地点时，宜在窗下设置散热器，条件许可时，兼做值班采暖。当不设散热器值班采暖时，热风采暖不宜少于两个系统(两套装置)。一个系统(装置)的最小供热量，应保持非工作时间工艺所需的最低室内温度，但不得低于5℃。

4.6.4  选择暖风机或空气加热器时，其散热量应乘以1.2～1.3的安全系数。

4.6.5  采用暖风机热风采暖时，应符合下列规定：

    1  应根据厂房内部的几何形状，工艺设备布置情况及气流作用范围等因素，设计暖风机台数及位置；

    2  室内空气的换气次数，宜大于或等于每小时1.5次；

    3  热媒为蒸汽时，每台暖风机应单独设置阀门和疏水装置。

4.6.6  采用集中热风采暖时，应符合下列规定：

    1  工作区的风速应按本规范第3.1.2条的规定确定，但最小平均风速不宜小于0.15m/s；送风口的出口风速，应通过计算确定，一般情况下可采用5~15m/s；

    2  送风口的高度不宜低于3.5m，回风口下缘至地面的距离宜采用0.4～0.5m；

    3  送风温度不宜低于35℃并不得高于70℃。

4.6.7  符合下列条件之一时，宜设置热空气幕：

    1  位于严寒地区、寒冷地区的公共建筑和工业建筑，对经常开启的外门，且不设门斗和前室时；

    2  公共建筑和工业建筑，当生产或使用要求不允许降低室内温度时或经技术经济比较设置热空气幕合理时。

4.6.8  热空气幕的送风方式：公共建筑宜采用由上向下送风。工业建筑，当外门宽度小于3m时，宜采用单侧送风；当大门宽度为3～18m时，应经过技术经济比较，采用单侧、双侧送风或由上向下进风；当大门宽度超过18m时，应采用由上向下送风。

    注：侧面送风时，严禁外门向内开启。

4.6.9  热空气幕的送风温度，应根据计算确定。对于公共建筑和工业建筑的外门，不宜高于50℃；对高大的外门，不应高于70℃。

4.6.10  热空气幕的出口风速，应通过计算确定。对于公共建筑的外门，不宜大于6m/s；对于工业建筑的外门，不宜大于8m/s；对于高大的外门，不宜大于25m/s。

4.7  电采暖

4.7.1  符合下列条件之一，经技术经济比较合理时，可采用电采暖：

    1  环保有特殊要求的区域；

    2  远离集中热源的独立建筑；

    3  采用热泵的场所；

    4  能利用低谷电蓄热的场所；

    5  有丰富的水电资源可供利用时。

4.7.2  采用电采暖时，应满足房间用途、特点、经济和安全防火等要求。

4.7.3  低温加热电缆辐射采暖，宜采用地板式；低温电热膜辐射采暖，宜采用顶棚式。辐射体表面平均温度，应符合本规范第4.4.2条的有关规定。

4.7.4  低温加热电缆辐射采暖和低温电热膜辐射采暖的加热元件及其表面工作温度，应符合国家现行有关产品标准规定的安全要求。

    根据不同使用条件，电采暖系统应设置不同类型的温控装置。

    绝热层、龙骨等配件的选用及系统的使用环境，应满足建筑防火要求。

4.8  采暖管道

4.8.1  采暖管道的材质，应根据采暖热媒的性质、管道敷设方式选用，并应符合国家现行有关产品标准的规定。

4.8.2  散热器采暖系统的供水、回水、供汽和凝结水管道，应在热力入口处与下列系统分开设置：

    1  通风、空气调节系统；

    2  热风采暖和热空气幕系统；

    3  热水供应系统；

    4  生产供热系统。

4.8.3  热水采暖系统，应在热力入口处的供水、回水总管上设置温度计、压力表及除污器。必要时，应装设热量表。

4.8.4  蒸汽采暖系统，当供汽压力高于室内采暖系统的工作压力时，应在采暧系统入口的供汽管上装设减压装置。必要时，应安装计量装置。

    注：减压阀进出口的压差范围，应符合制造厂的规定。

4.8.5  高压蒸汽采暖系统最不利环路的供汽管，其压力损失不应大于起始压力的25％。

4.8.6  热水采暖系统的各并联环路之间(不包括共同段)的计算压力损失相对差额，不应大于15％。

4.8.7  采暖系统供水、供汽干管的末端和回水干管始端的管径，不宜小于20mm，低压蒸汽的供汽干管可适当放大。

4.8.8  采暖管道中的热煤流速，应根据热水或蒸汽的资用压力、系统形式、防噪声要求等因素确定，最大允许流速应符合下列规定：

    1  热水采暖系统：

    民用建筑        1.5m/s

    辅助建筑物      2m/s

    工业建筑        3m/s

    2  低压蒸汽采暖系统：

    汽水同向流动时  30m/s

    汽水逆向流动时  20m/s

    3  高压蒸汽采暖系统；

汽水同向流动时  80m/s　

汽水逆向流动时  60m/s

4.8.9  机械循环双管热水采暖系统和分层布置的水平单管热水采暖系统，应对水在散热器和管道中冷却而产生自然作用压力的影响采取相应的技术措施。

4.8.10  采暖系统计算压力损失的附加值宜采用10％。

4.8.11  蒸汽采暖系统的凝结水回收方式，应根据二次蒸汽利用的可能性以及室外地形、管道敷设方式等情况，分别采用以下回水方式；

    1  闭式满管回水；

    2  开式水箱自流或机械回水；

    3  余压回水。

    注：凝结水回收方式，尚应符合国家现行《锅炉设计规范（GB50041）》的要求。

4.8.12  高压蒸汽采暖系统，疏水器前的凝结水管不应向上抬升；疏水器后的凝结水管向上抬升的高度应经计算确定。当疏水器本身无止回功能时，应在疏水器后的凝结水管上设置止回阀。

4.8.13  疏水器至回水箱或二次蒸发箱之间的蒸汽凝结水管，应按汽水乳状体进行计算。

4.8.14  采暖系统各并联环路，应设置关闭和调节装置。当有冻结危险时，立管或支管上的阀门至干管的距离，不应大于120mm。

4.8.15  多层和高层建筑的热水采暖系统中，每根立管和分支管道的始末段均应设置调节、检修和泄水用的阀门。

4.8.16  热水和蒸汽采暖系统，应根据不同情况，设置排气、泄水、排污和疏水装置。

4.8.17  采暖管道必须计算其热膨胀。当利用管段的自然补偿不能满足要求时，应设置补偿器。

4.8.18  采暖管道的敷设，应有一定的坡度。对于热水管、汽水同向流动的蒸汽管和凝结水管，坡度宜采用0.003，不得小于0.002；立管与散热器连接的支管，坡度不得小于0.01；对于汽水逆向流动的蒸汽管，坡度不得小于0.005。

    当受条件限制时，热水管道(包括水平单管串联系统的散热器连接管)可无坡度敷设，但管中的水流速度不得小于0.25m/s。

4.3.19  穿过建筑物基础、变形缝的采暖管道，以及埋设在建筑结构里的立管。应采取预防由于建筑物下沉而损坏管道的措施。

4.8.20  当采暖管道必须穿过防火墙时，在管道穿过处应采取防火封堵措施，并在管道穿过处采取固定措施使管道可向墙的两侧伸缩。

4.8.21  采暧管道不得与输送蒸汽燃点低于或等于120℃的可燃液体或可燃、腐蚀性气体的管道在同一条管沟内平行或交叉敷设。

4.8.22  符合下列情况之一时，采暖管道应保温：

    1  管道内输送的热媒必须保持一定参数；

    2  管道敷设在地沟、技术夹层、闷顶及管道井内或易被冻结的地方；

    3  管道通过的房间或地点要求保温；

    4  管道的无益热损失较大。

注：不通行地沟内仅供冬季采暖使用的凝结水管，如余热不加以利用，且无冻结危险时，可不保温。

4.9  热水集中采暖分户热计量

4.9.1  新建住宅热水集中采暖系统，应设置分户热计量和室温控制装置。

    对建筑内的公共用房和公用空间，应单独设置采暖系统，宜设置热计量装置。

4.9.2  分户热计量采暖耗热量计算，应按本规范第4.2节的有关规定进行计算，户间楼板和隔墙的传热阻，宜通过综合技术经济比较确定。

4.9.3  在确定分户热计量采暖系统的户内采暖设备容量和计算户内管道时，应计入向邻户传热引起的耗热量附加，但所附加的耗热量不应统计在采暖系统的总热负荷内。

4.9.4  分户热计量热水集中采暖系统，应在建筑物热力入口处设置热量表，差压或流量调节装置、除污器或过滤器等。

4.9.5  当热水集中采暖系统分户热计量装置采用热量表时，应符合下列要求：

    1  应采用共用立管的分户独立系统形式；

    2  户用热量表的流量传感器宜安装在供水管上，热量表前应设置过滤器；

    3  系统的水质，应符合国家现行标准《工业锅炉水质》(GB 1576)的要求：

    4  户内采暖系统宜采用单管水平跨越式、双管水平并联式，上供下回式等形式；

    5  户内采暖系统管道的布置，条件许可时宜暗埋布置。但是暗埋管道不应有接头，且暗埋的管道宜外加塑料套管；

    6  系统的共用立管和入户装置，宜设于管道井内。管道井宜邻楼梯间或户外公共空间；

7  分户热计量热水集中采暖系统的热量表.应符合国家现行行业标准《热量表》(CJ 128)的要求。

5  通  风

5.1  一般规定

5.1.1  为了防止大量热、蒸汽或有害物质向人员活动区散发，防止有害物质对环境的污染，必须从总体规划、工艺、建筑和通风等方面采取有效的综台预防和治理措施。

5.1.2  放散有害物质的生产过程和设备，宜采用机械化、自动化，并应采取密闭、隔离和负压操作措施。对生产过程中不可避免放散的有害物质，在排放前，必须采取通风净化措施，并达到国家有关大气环境质量标准和各种污染物排放标准的要求。

5.1.3  放散粉尘的生产过程，宜采用湿式作业。输送粉尘物料时，应采用不扬尘的运输工具。放散粉尘的工业建筑，宜采用湿法冲洗措施，当工艺不允许湿法冲洗且防尘要求严格时，宜采用真空吸尘装置。

5.1.4  大量散热的热源(如散热设备、热物料等)，宜放在生产厂房外面或坡屋内。对生产厂房内的热源，应采取隔热措施。工艺设计。宜采用远距离控制或自动控制。

5.1.5  确定建筑物方位和形式时，宜减少东西向的日晒。以自然通风为主的建筑物，其方位还应根据主要进风面和建筑物形式，接夏季最多风向布置。

5.1.6  位于夏热冬冷或夏热冬暖地区的建筑物建筑热工设计，应符合国家现行标准《民用建筑热工设计规范》(GB 50176)的规定。采用通风屋顶隔热时，其通风层长度不宜大干10m，空气层高度宜为20cm左右。散热量小于23W/m³的工业建筑，当屋顶离地面平均高度小于或等于8m时，宜采用屋顶隔热措施。

5.1.7  对于放散热或有害物质的生产设备布置，应符合下列要求：

    1  放散不同毒性有害物质的生产设备布置在同一建筑物内时，毒性大的应与毒性小的隔开；

    2  放散热和有害气体的生产设备，应布置在厂房自然通风的天窗下部或穿堂风的下风侧；

    3  放散热和有害气体的生产设备，当必须布置在多层厂房的下层时，应采取防止污染室内上层空气的有效措施。

5.1.8  建筑物内，放散热、蒸汽或有害物质的生产过程和设备，宜采用局部排风。当局部排风达不到卫生要求时，应辅以全面排风或采用全面排风。

5.1.9  设计局部排风或全面排风时，宜采用自然通风。当自然通风不能满足卫生、环保或生产工艺要求时，应采用机械通风或自然与机械的联合通风。

5.1.10  凡属设有机械通风系统的房闻，人员所需的新风量应满足第3.1.9条的规定；人员所在房间不设机械通风系统时，应有可开启外窗。

5.1.11  组织室内送风、排风气流时，不应使含有大量热、蒸汽或有害物质的空气流入没有或仅有少量热、蒸汽或有害物质的人员活动区，且不应破坏局部排风系统的正常工作。

5.1.12  凡属下列情况之一时，应单独设置排风系统：

1  两种或两种以上的有害物质混合后能引起燃烧或爆炸时；

2  混合后能形成毒害更大或腐蚀性的混合物、化合物时；

3  混合后易使蒸汽凝结并聚积粉尘时；

4  散发剧毒物质的房间和设备；

5  建筑物内设有储存易燃易爆物质的单独房间或有防火防爆要求的单独房间。

5.1.13  同时放散有害物质、余热和余湿时，全面通风量应按其中所需最大的空气量确定。多种有害物质同时放散于建筑物内时，其全面通风量的确定应按国家现行标准《工业企业设计卫生标准》(GBZ 1)执行。

    送入室内的室外新风量，不应小于本规范第3.1.9条所规定的人员所需最小新风量。

5.1.14  放散入室内的有害物质数量不能确定时，全面通风量可参照类似房间的实测资料或经验数据，按换气次数确定，亦可按国家现行的各相关行业标准执行。

5.1.15  建筑物的防烟、排烟设计，应按国家现行标准《高层民用建筑设计防火规范》(GB 50045)及《建筑设计防火规范》(GB 50016)执行。

5.2  自然通风

5.2.1  消除建筑物余热、余湿的通风设计，应优先利用自然通风。

5.2.2  厨房、厕所、盥洗室和浴室等，宜采用自然通风。当利用自然通风不能满足室内卫生要求时，应采用机械通风。

    民用建筑的卧室、起居室(厅)以及办公室等，宜采用自然通风。

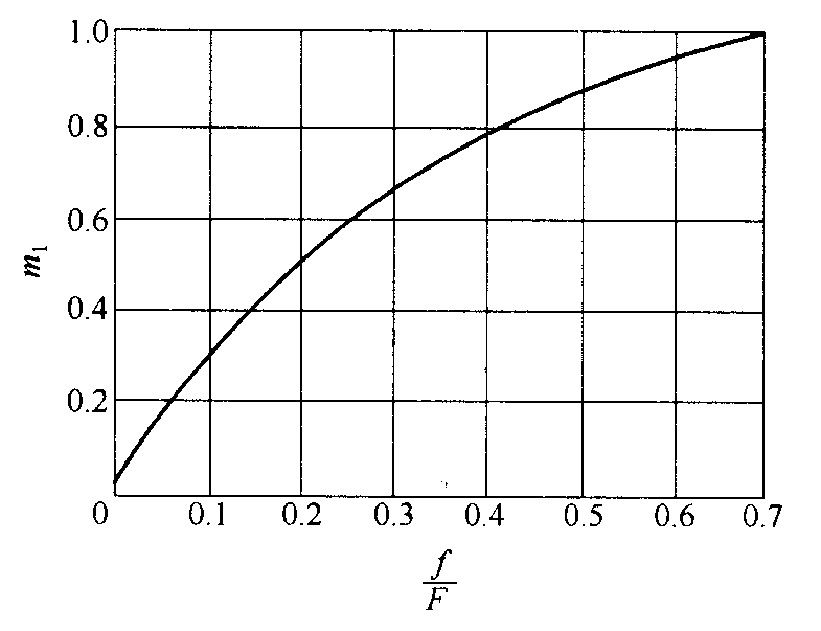

5.2.3  放散热量的工业建筑，其自然通风量应根据热压作用按本规范附录F的规定进行计算。

5.2.4  利用穿堂风进行自然通风的厂房，其迎风面与夏季最多风向宜成60°～90°角，且不应小于45°角。

5.2.5  夏季自然通风应采用阻力系数小、易于操作和维修的进排风口或窗扇。

5.2.6  夏季自然通风用的进风口，其下缘距室内地面的高度不应大于1.2m；冬季自然通风用的进风口，当其下缘距室内地面的高度小于4m时，应采取防止冷风吹向工作地点的措施。

5.2.7  当热源靠近工业建筑的一侧外墙布置，且外墙与热源之间无工作地点时，该侧外墙上的进风口，宜布置在热源的间断处。

5.2.8  利用天窗排风的工业建筑，符合下列情况之一时，应采用避风天窗：

　　1  夏热冬冷和夏热冬暖地区，室内散热量大于23W/m³时；

　　2  其他地区，室内散热量大于35W/m³时；

　　3  不允许气流倒灌时。

　　注：多跨生产厂房的相邻天窗或天窗两侧与建筑物邻接，且处于负压区时，无挡风板的天窗，可视为避风天窗。

5.2.9  利用天窗排风的工业建筑，符合下列情况之一时，可不设避风天窗：

    1  利用天窗能稳定排风时；

    2  夏季室外平均风速小于或等于1m/s时。

5.2.10  当建筑物一侧与较高建筑物相邻接时，为了防止避风天窗或风帽倒灌，其各部尺寸应符合图5.2.10-1、图5.2.10-2和表5.2.10的要求。

表5.2.10  避风天窗或风帽与建筑物的相关尺寸

注；当Z/h>2.3时，建筑物的相关足寸可不受限制

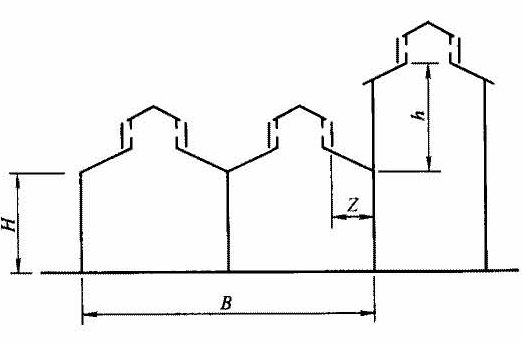

 图5.2.10-1  避风天窗与建筑的相关尺寸

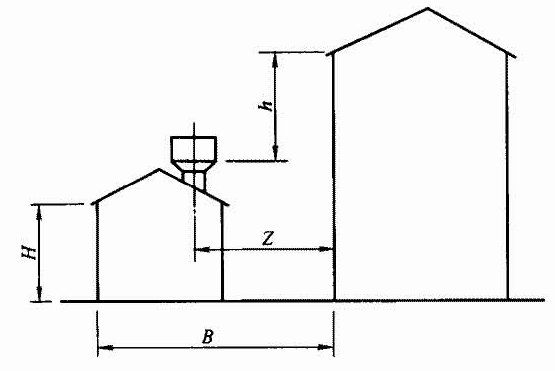

 图5.2.10-2  风帽与建筑物的相关尺寸

5.2.11  挡风板与天窗之间，以及作为避风天窗的多跨工业建筑相邻天窗之间，其端部均应封闭。当天窗较长时，应设置横向隔板，其间距不应大于挡风板上缘至地坪高度的3倍，且不应大于挡风板50m。在挡风板或封闭物上，应设置检查门。

　　注： 挡风板下缘至屋面的距离，宜采用0.1～0.3m。

5.2.12  不需调节天窗扇开启角度的高温工业建筑，宜采用不带窗扇的避风天窗，但应采取防雨措施。

5.3  机械通风

5.3.1  设置集中采暖且有机械排风的建筑物，当采用自然补风不能满足室内卫生条件、生产工艺要求或在技术经济上不合理时，宜设置机械送风系统。设置机械送风系统时，应进行风量平衡及热平衡计算。

    每班运行不足2h的局部排风系统，当室内卫生条件和生产工艺要求许可时，可不设机械送风补偿所排出的风量。

5.3.2  选择机械送风系统的空气加热器时，室外计算参数应采用采暖室外计算温度；当其用于补偿消除余热、余湿用全面排风耗热量时，应采用冬季通风室外计算温度。

5.3.3  要求空气清洁的房间，室内应保持正压。放散粉尘、有害气体或有爆炸危险物质的房问，应保持负压。

    当要求空气清洁程度不同或与有异味的房间比邻且有门（孔）相通时，应使气流从较清洁的房间流向污染较严重的房间。

5.3.4  机械送风系统进风口的位置，应符合下列要求：

    1  应直接设在室外空气较清洁的地点；

    2  应低于排风口；

    3  进风口的下缘距室外地坪不宜小于2m，当设在绿化地带时，不宜小于1m；

    4  应避免进风、排风短路。

5.3.5  用于甲、乙类生产厂房的送风系统，可共用同一进风口，但应与丙、丁、戊类生产厂房和辅助建筑物及其它通风系统的进风口分设；对有防火防爆要求的通风系统，其进风口应设在不可能有火花溅落的安全地点，排风口应设在室外安全处。

5.3.6  凡属下列情况之一时，不应采用循环空气：

1  甲、乙类生产厂房，以及含有甲、乙类物质的其他厂房；

2  丙类生产厂房，如空气中含有燃烧或爆炸危险的粉尘、纤维，含尘浓度大于或等于其爆炸下限的25％时；

3  含有难闻气味以及含有危险浓度的致病细菌或病毒的房间；

4  对排除含尘空气的局部排风系统，当排风经净化后，其含尘浓度仍大于或等于工作区容许浓度的30%时。

5.3.7  机械送风系统（包括与热风采暖合并的系统）的送风方式，应符合下列要求：

　　1  放散热或同时放散热、温和有害气体的工业建筑，当采用上部或上下部同时全面排风，宜送至作业地带；

　　2  放散粉尘或密度比空气大的气体和蒸汽，而不同时放散热的工业建筑，当从下部地带排风时，宜送至上部区域；

　　3  当固定工作地点靠近有害物质放散源，且不可能安装有效的局面排风装置时，应直接向工作地点送风。

5.3.8  符合下列条件，可设置置换通风：

    1  有热源或热源与污染源伴生；

    2  人员活动区空气质量要求严格；

    3  房间高度不小于2.4m；

    4  建筑、工艺及装修条件许可且技术经济比较合理。

5.3.9  置换通风的设计，应符合下列规定；

    1  房间内人员头脚处空气温差不应大于3℃；

    2  人员活动区内气流分布均匀；

    3  工业建筑内置换通风器的出风速度不宜大于0.5m/s；

    4  民用建筑内置换通风器的出风速度不宜大于0.2m/s。

5.3.10  同时放散热、蒸汽和有害气体或仅放散密度比空气小的有害气体的工业建筑，除设局部排风外，宜从上部区域进行自然或机械的全面排风，其排风量不应小于每小时1次换气；当房间高度大于6m时，排风量可按6m³/(h•m²)计算。

5.3.11  当采用全面排风消除余热、余湿或其他有害物质时，应分别从建筑物内温度最高、含湿量或有害物质浓度最大的区域排风。全面排风量的分配应符合下列要求：

    1  当放散气体的密度比室内空气轻，或虽比室内空气重但建筑内放散的显热全年均能形成稳定的上升气流时，宜从房间上部区域排出；

    2  当放散气体的密度比空气重，建筑内放散的显热不足以形成稳定的上升气流而沉积在下部区域时，宜从下部区域排出总排风量的2/3，上部区域排出总排风量的1/3，且不应小于每小时1次换气；

    3  当人员活动区有害气体与空气混合后的浓度未超过卫生标准，且混合后气体的相对密度与空气密度接近时，可只设上部或下部区域排风。

    注：1  相对密度小于或等于0.75的气体视为比空气轻，当其相对密度大于0.75时，视为比空气重；

2  上、下部区域的排风量中，包括该区域内的局部排风量。

3  避免以上2m以下规定为下部区域。

5.3.12  排除有爆炸危险的气体、蒸汽和粉尘的局部排风系统，其风量应按在正常运行和事故情况下，风管内这些物质的浓度不大于爆炸下限的50%计算。

5.3.13  局部排风罩不能采用密闭形式时，应根据不同的工艺操作要求和技术经济条件选择适宜的排风罩。

5.3.14  建筑物全面排风系统吸风口的布置，应符合下列规定：

1  位于房间上部区域的吸风口，用于排除余热、余湿和有害气体时（含氢气时除外），吸风口上缘至顶棚平面或屋顶的距离不大于0.4m；

2  用于排除氢气与空气混合物时，吸风口上缘至顶棚平面或屋顶的距离不大于0.1m；

3  位于房间下部区域的吸风口，其下缘至地板间距不大于0.3m；

4  因建筑结构造成有爆炸危险气体排出的死角处，应设置导流设施。

5.3.15  含有剧毒物质或难闻气味物质的局部排风系统，或含有浓度较高的爆炸危险性物质的局部排风系统所排出的气体，应排至建筑物空气动力阴影区和正压区外。

注：当排出的气体符合国家现行的大气环境质量和各种污染物排放标准及各行业污染物排放标准时，可不受本条规定的限制。

5.3.16  采用燃气加热的采暖装置、热水器或炉灶等的通风要求，应符合国家现行标准《城镇燃气设计规范》(GB 50028)的有关规定。

5.3.17  民用建筑的厨房、卫生间宜设置竖向排风道。竖向排风道应具有防火、防倒灌、防串味厦均匀排气的功能。

    住宅建筑无外窗的卫生间，应设置机械排风排人有防回流设施的竖向排风道，且应留有必要的进风面积。

5.4  事故通风

5.4.1  可能突然放散大量有害气体或有爆炸危险气体的建筑物，应设置事故通风装置。

5.4.2  设置事故通风系统，应符合下列要求：

    1  放散有爆炸危险的可燃气体、粉尘或气溶胶等物质时，应设置防爆通风系统或诱导式事故排风系统；

    2  具有自然通风的单层建筑物，所放散的可燃气体密度小于室内空气密度时，宜设置事故进风系统；

    3  事故通风宜由经常使用的通风系统和事故通风系统共同保证，但在发生事故时，必须保证能提供足够的通风量。

5.4.3  事故通风量，宜根据工艺设计要求通过计算确定，但换气次数不应小于每小时12次。

5.4.4  事故排风的吸风口，应设在有害气体或爆炸危险性物质放散量可能最大或聚集最多的地点。对事故排风的死角处，应采取导流措施。

5.4.5  事故排风的排风口，应符合下列规定：

    1  不应布置在人员经常停留或经常通行的地点；

    2  排风口与机械送风系统的进风口的水平距离不应小于20m；当水平距离不足20m时，排风口必须高出进风口，并不得小于6m；

    3  当排气中含有可燃气体时，事故通风系统排风口距可能火花溅落地点应大于20m；

    4  排风口不得朝向室外空气动力阴影区和正压区。

5.4.6  事故通风的通风机，应分别在室内、外便于操作的地点设置电器开关。

5.5  隔热降温

5.5.1  工作人员在较长时间内直接受辐射热影响的工作地点，当其辐射照度大于或等于350W/m²时。应采取隔热措施；受辐射热影响较大的工作室应隔热。

5.5.2  经常受辐射热影响的工作地点，应根据工艺、供水和室内气象等条件，分别采用水幕、隔热水箱或隔热屏等隔热措施。

5.5.3  工作人员经常停留的高温地面或靠近的高温壁板，其表面平均温度不应高于40℃。当采用串水地板或隔热水箱时，其排水温度不宜高于45℃。

5.5.4  较长时间操作的工作地点，当其热环境达不到卫生要求时，应设置局部送风。

5.5.5  当采用不带喷雾的轴流式通风机进行局部送风时，工作地点的风速，应符合下列规定：

    轻作业    2～3m/s

    中作业    3～5m/s

    重作业    4～6m/s

5.5.6  当采用喷雾风扇进行局部送风时，工作地点的风速应采用3～5m/s，雾滴直径应小于100μm。

    注：喷雾风扇只适用于温度高于35℃，辐射照度大于1400W/m²，且工艺不忌细小雾滴的中、重作业的工作地点。

5.5.7  设置系统式局部送风时，工作地点的温度和平均风速，应按表5.5.7采用。

表5.5.7  工作地点的温度和平均风速

注：1  轻作业时，温度宜采用表中较高值，风速宜采用较低值；重作业时温度宜采用较低值，风速宜采用较高值；中作业时，其数据可按插入法确定。

      2  表中夏季工作地点的温度，对于夏热冬冷或夏热冬暖地区可提高2℃；对于累年最热月平均温度小于25℃的地区可降低2℃。

      3  表中的热辐射照度系指1h内的平均值。

5.5.8  当局部送风系统的空气需要冷却或加热处理时，其室外计算参数，夏季应采用通风室外计算温度及相对湿度；冬季应采用采暖室外计算温度。

5.5.9  系统式局部送风，宜符合下列要求；

    1 送风气流宜从人体的前侧上方倾斜吹到头、颈和胸部，必要时亦可从上向下垂直进风；

    2 进到人体上的有效气流宽度，宜采用1m；对于室内散热量小于23W/m³的轻作业，可采用0.6m；

    3 当工作人员活动范围较大时，宜采用旋转送风口。

5.5.10  特殊高温的工作小室，应采取密闭、隔热措施，采用冷风机组或空气调节机组降温，并符合国家现行标准《工业企业设计卫生标准》(GBZ 1)的要求。

5.6  除尘与有害气体净化

5.6.1  局部排风系统排出的有害气体，当其有害物质的含量超过排放标准或环境要求时，应采取有效净化措施。

5.6.2  放散粉尘的生产工艺过程，当湿法除尘不能满足环保及卫生要求时，应采用其他的机械除尘、机械与湿法联合除尘或静电除尘。

5.6.3  放散粉尘或有害气体的工艺流程和设备，其密闭形式应根据工艺流程、设备特点、生产工艺、安全要求及便于操作、维修等因素确定。

5.6.4  吸风点的排风量，应按防止粉尘或有害气体逸至室内的原则通过计算确定。有条件时，可采用实测数据经验数值。

5.6.5  确定密闭罩吸风口的位置、结构和风速时，应使罩内负压均匀，防止粉尘外逸并不致把物料带走。吸风口的平均风速，不宜大于下列数值：

细粉料的筛分      0.6m/s

物料的粉碎        2m/s

粗颗粒物料的破碎  3m/s

5.6.6  除尘系统的排风量，应按其全部吸风点同时工作计算。

    注：有非同时工作吸风点时，系统的排风量可按同时工作的吸风点的排风量与非同时工作吸风点排风量的15％～20％之和确定，并应在各间歇工作的吸风点上装设与工艺设备连锁的阀门。

5.6.7  除尘风管内的最小风速，不得低于本规范附录G的规定。

5.6.8  除尘系统的划分，应按下列规定；

1  同一生产流程、同时工作的扬尘点相距不远时，宜合设一个系统；

    2  同时工作但粉尘种类不同的扬尘点，当工艺允许不同粉尘混合回收或粉尘无回收价值时，可合设一个系统；

    3  温湿度不同的含尘气体，当混合后可能导致风管内结露时，应分设系统。

    注：除尘系统的划分尚应符合本规范5.1.11条的要求。

5.6.9  除尘器的选择，应根据下列因素并通过技术经济比较确定：

    1  含尘气体的化学成分、腐蚀性、爆炸性、温度、湿度、露点、气体量和含尘浓度；

    2  粉尘的化学成分、密度、粒径分布、腐蚀性、亲水性、磨琢度、比电阻、黏结性、纤维性和可燃牲、爆炸性等；

    3  净化后气体的容许排放浓度；

    4  除尘器的压力损失和除尘效率；

    5  粉尘的回收价值及回收利用形式；

    6  除尘器的设备费、运行费、使用寿命、场地布置及外部水、电源条件等；

    7  维护管理的繁简程度。

5.6.10  净化有爆炸危险的粉尘和碎屑的除尘器、过滤器及管道等，均应设置泄爆装置。

净化有爆炸危险粉尘的干式除尘器和过滤器，应布置在系统的负压段上。

5.6.11  用于净化有爆炸危险粉尘的干式除尘器和过滤器的布置，应符合国家现行标准《建筑设计防火规范》(GB 50016)中的有关规定；

5.6.12  对除尘器收集的粉尘或排出的含尘污水，根据生产条件、除尘器类型，粉尘的回收价值和便于维护管理等因素，必须采取妥善的回收或处理措施；工艺允许时，应纳入工艺流程回收处理。处理干式除尘器收集的粉尘时，应采取防止二次扬尘的措施。含尘污水的排放，应符合国家现行标准《污水综合排放标准》(GB 8978)和《工业企业设计卫生标准》(GBZ 1)的要求。

5.6.13  当收集的粉尘允许直接纳入工艺流程时，除尘器宜布置在生产设备(胶带运输机、料仓等)的上部。当收集的粉尘不允许直接纳入工艺流程时，应设储尘斗及相应的搬运设备。

5.6.14  干式除尘器的卸尘管和湿式除尘器的污水排出管，必须采取防止漏风的措施。

5.6.15  吸风点较多时，除尘系统的各支管段，宜设置调节阀门。

5.6.16  除尘器宜布置在除尘系统的负压段。当布置在正压段时，应选用排尘通风机。

5.6.17  湿式除尘器有冻结可能时，应采取防冻措施。

5.6.18  粉尘净化遇水后，能产生可燃或有爆炸危险的混合物时，不得采用湿式除尘器。

5.6.19  当含尘气体温度高于过滤器、除尘器和风机所容许的工作温度时，应采取冷却降温措施。

5.6.20  旅馆、饭店及餐饮业建筑物以及大、中型公共食堂的厨房，应设机械排风和油烟净化装置，其油烟排放浓度不应大于2.0mg/m³。条件许可时，宜设置集中排油烟烟道。

5.7  设备选择与布置

5.7.1  选择空气加热器、冷却器和除尘器等设备时，应附加风管等的漏风量。风管允许漏风量应符合本规范第5.8.2条的规定。

5.7.2  选择通风机时，应按下列因素确定：

    1  通风机的风量应在系统计算的总风量上附加风管和设备的漏风量；

     注：正压除尘系统不计除尘器的漏风量。

    2  采用定转速通风机时，通风机的压力应在系统计算的压力损失上附加10％～15％；

    3  采用变频通风机时，通风机的压力应以系统计算的总压力损失作为额定风压，但风机电动机的功率应在计算值上再附加15％～20％；

    4  风机的选用设计工况效率，不应低于风机最高效率的90％。

5.7.3  输送非标准状态空气的通风、空气调节系统，当以实际容积风量用标准状态下的图表计算出的系统压力损失值，并按一般的通风机性能样本选择通风机时，其风量和风压均不应修正，但电动机的轴功率应进行验算。

5.7.4  当通风系统的风量或阻力较大，采用单台通风机不能满足使用要求时，宜采用两台或两台以上同型号、同性能的通风机并联或串联安装，但其联合工况下的风量和风压应接通风机和管道的特性曲线确定。不同型号、不同性能的通风机不宜串联或并联安装。

5.7.5  在下列条件下，应采用防爆型设备：

    1  直接布置在有甲、乙类物质场所中的通风、空气调节和热风采暖的设备；

    2  排除有甲、乙类物质的通风设备；

    3  排除含有燃烧或爆炸危险的粉尘、纤维等丙类物质，其含尘浓度高于或等于其爆炸下限的25％时的设备。

5.7.6  排除有爆炸危险的可燃气体、蒸汽或粉尘气溶胶等物质的排风系统，当防爆通风机不能满足技术要求时，可采用诱导通风装量；当其布置在室外时，通风机应采用防爆型的，电动机可采用密闭型。

5.7.7  空气中含有易燃易爆危险物质的房间中的送风、排风系统应采用防爆型的通风设备。送风机如设置在单独的通风机室内且送风干管上设置止回阀门时，可采用非防爆型通风设备。

5.7.8  用于甲、乙类的场所的通风、空气调节和热风采暖的送风设备，不应与排风设备布置在同一通风机室内。

    用于排除甲、乙类物质的排风设备，不应与其他系统的通风设备布置在同一通风机室内。

5.7.9  甲、乙类生产厂房的全面和局部送风、排风系统，以及其他建筑物排除有爆炸危险物质的局部排风系统，其设备不应布置在建筑物的地下室、半地下室内。

5.7.10  排除、输送有燃烧或爆炸危险混合物的通风设备和风管，均应采取防静电接地措施(包括法兰跨接)，不应采用容易积聚静电的绝缘材料制作。

5.7.11  符合下列条件之一时，通风设备和风管应采取保温或防冻等措施；

    1  不允许所输送空气的温度有较显著升高或降低时；

    2  所输送空气的温度较高时；

    3  除尘风管或干式除尘器内可能有结露时；

    4  排出的气体在排入大气前，可能被冷却而形成凝结物堵塞或腐蚀风管时；

    5  湿法除尘设施或湿式除尘器等可能冻结时。

5.8  风管及其他

5.8.1  通风、空气调节系统的风管，宜采用圆形或长、短边之比不大于4的矩形截面，其最大长、短边之比不应超过10。风管的截面尺寸，宜按国家现行标准《通风与空气调节工程施工质量验收规范》(GB 50243)中的规定执行。金属风管管径应为外径或外边长；非金属风管管径应为内径或内边长。

5.8.2  风管漏风量应根据管道长短及其气密程度，按系统风量的百分率计算。风管漏风率宜采用下列数值：

　　　　一般送、排风系统    5%～10％

　　　　除尘系统            10％～15％

5.8.3  通风、除尘、空气调节系统各环路的压力损失应进行压力平衡计算。各并联环路压力损失的相对差额，不宜超过下列数值：

　　　　一般送、排风系统    15％

　　　　除尘系统            10％

　　　　注：当通过调整管径或改变风量仍无法达到上述数值时，宜装设调节装置。

5.8.4  除尘系统的风管，应符合下列要求：

    1  宜采用明设的圆形钢制风管，其接头和接缝应严密、平滑；

    2  除尘风管最小直径，不应小于以下数值：

    细矿尘、木材粉尘   80mm

    较粗粉尘、木屑     100mm

    粗粉尘、粗刨花     130mm

    3  风管宜垂直或倾斜敷设。倾斜敷设时，与水平面的夹角应大于45°；小坡度或水平敷设的管段不宣过长，并应采取防止积尘的措施；

    4  支管宜从主管的上面或侧面连接；三通的夹角宜采用15°～45°；

    5  在容易积尘的异形管件附近，应设置密闭清扫孔。

5.8.5  输送高温气体的风管，应采取热补偿措施。

5.8.6  一般工业建筑的机械通风系统，其风管内的风速宜按表5.8.6采用。

表5.8.6  风管内的风速(m/s）

5.8.7  通风设备、风管及配件等，应根据其所处的环境和输送的气体或粉尘的温度、腐蚀性等，采用防腐材料制作或采耽相应的防腐措施。

5.8.8  建筑物内的热风采暖、通风与空气调节系统的风管布置，防火阀、排烟阀等的设置，均应符合国家现行有关建筑设计防火规范的要求。

5.8.9  甲、乙、丙类工业建筑的送风、排风管道宜分层设置。当水平和垂直风管在进入车间处设置防火阀时，各层的水平或垂直送风管可合用一个送风系统。

5.8.10  通风、空气调节系统的风管，应采用不燃材料制作。接触腐蚀性气体的风管及柔性接头，可采用难燃材料制作。

5.8.11  用于甲、乙类工业建筑的排风系统，以及排除有爆炸危险物质的局部排风系统，其风管不应暗设，亦不应布置在建筑物的地下室、半地下室内。

5.8.12  甲、乙、丙类生产厂房的风管，以及排除有爆炸危险物质的局部排风系统的风管，不宜穿过其他房间。必须穿过时，应采用密实焊接、无接头、非燃烧材料制作的通过式风管。通过式风管穿过房间的防火墙、隔墙和楼板处应用防火材料封堵。

5.8.13  排除有爆炸危险物质和含有剧毒物质的排风系统，其正压管段不得穿过其他房间。

    排除有爆炸危险物质的排风管上，其各支管节点处不应设置调节阀，但应对两个管段结合点及各支管之间进行静压平衡计算。

    排除含有剧毒物质的排风系统，其正压管段不宜过长。

5.8.14  有爆炸危险厂房的排风管道及排除有爆炸危险物质的风管，不应穿过防火墙，其他风管不宜穿过防火墙和不燃性楼板等防火分隔物。如必须穿过时，应在穿过处设防火阀。在防火阀两侧各2m范围内的风管及其保温材料，应采用不燃材料。风管穿过处的缝隙应用防火材料封堵。

5.8.15  可燃气体管道、可燃液体管道和电线、排水管道等，不得穿过风管内腔，也不得沿风管的外壁敷设。可燃气体管道和可燃液体管道，不应穿过通风机室。

5.8.16  热媒温度高于110℃的供热管道不应穿过输送有爆炸危险混合物的风管，亦不得沿上述风管外壁敷设；当上述风管与热媒管道交叉敷设时，热媒温度应至少比有爆炸危险的气体、蒸汽、粉尘或气溶胶等物质的自燃点（℃）低20％。

5.8.17  外表面温度高于80℃的风管和输送有爆炸危险物质的风管及管道，其外表面之间，应有必要的安全距离；当互为上下布置时，表面温度较高者应布置在上面。

5.8.18  输送温度高于80℃的空气或气体混合物的风管，在穿过建筑物的可燃或难燃烧体结构处，应保持大于150mm的安全距离或设置不燃材料的隔热层，其厚度应按隔热层外表面温度不超过80℃确定。

5.8.19  输送高温气体的非保温金属风管、烟道，沿建筑物的可燃或难燃烧体结构敷设时，应采取有效的遮热防护措施并保持必要的安全距离。

5.8.20  当排除含有氢气或其他比空气密度小的可燃气体混合物时，局部排风系统的风管，应沿气体流动方向具有上倾的坡度，其值不小于0.005。

5.8.21  当风管内可能产生沉积物、凝结水或其他液体时，风管应设置不小于0.005的坡度，并在风管的最低点相通风机的底部设排水装置。

5.8.22  当风管内设有电加热器时，电加热器前后各800mm范围内的风管和穿过设有火源等容易起火房间的风管及其保温材料均应采用不燃材料。

5.8.23  通风系统的中、低压离心式通风机，当其配用的电动机功率小于或等于75kW，且供电条件允许时，可不装设仅为启动用的阀门。

5.8.24  与通风机等振动设备连接的风管，应装设挠性接头。

5.8.25  对于排除有害气体或含有粉尘的通风系统，其风管的排风口宜采用锥形风帽或防雨风帽。

6  空气调节

6.1  一般规定

6.1.1  符合下列条件之一时，应设置空气调节：

    1  采用采暖通风达不到人体舒适标准或室内热湿环境要求时；

    2  采用采暖通风达不到工艺对室内温度、湿度，洁净度等要求时；

    3  对提高劳动生产率和经济效益有显著作用时；

    4  对保证身体健康、促进康复有显著效果时；

    5  采用采暖通风虽能达到人体舒适和满足室内热湿环境要求，但不经济时。

6.1.2  在满足工艺要求的条件下，宜减少空气调节区的面积和散热、散湿设备。当采用局部空气调节或局部区域空气调节能满足要求时，不应采用全室性空气调节。

    有高大空间的建筑物，仅要求下部区域保持一定的温湿度时，宜采用分层式送风或下部送风的气流组织方式。

6.1.3  空气调节区内的空气压力应满足下列要求：

    1  工艺性空气调节，按工艺要求确定；

    2  舒适性空气调节，空气调节区与室外的压力差或空气调节区相互之间有压差要求时，其压差值宜取5～10Pa，但不应大于50Pa。

6.1.4  空气调节区宜集中布置。室内温湿度基数和使用要求相近的空气调节区宜相邻布置。

6.1.5  围护结构的传热系数，应根据建筑物的用途和空气调节的类别，通过技术经济比较确定。对于工艺性空气调节不应大于表6.1.5所规定的数值；对于舒适性空气调节，应符合国家现行有关节能设计标准的规定。

表6.1.5  围护结构传热系数K值(W/(m²·℃))

注：1  表中内墙和接板的有关数值，但使用于相邻空气调节区的温差大于3℃时。

        2  确定围护结构的传热系数时，尚应符合本规范第4.1.8条的规定。

6.1.6  工艺性空气调节区，当室温允许波动范围小于或等于±0.5℃时，其围护结构的热惰性指标D值，不应小于表6.1.6的规定。

表6.1.6  围护结构最小热惰性指标D值

6.1.7  工艺性空气调节区的外墙、外墙朝向及其所在层次，应符合表6.1.7的要求。

表6.1.7  外墙、外墙朝向及所在层次

注：1  室温允许波动范围小于或等于±0.5℃的空气调节区，宜布置在室温允许波动范围较大的空气调节区之中，当布置在单层建筑物内时，宜设通风屋顶。

2  本条和本规范第6.1.9条规定的“北向”，适用于北纬23.5°以北的地区；北纬23.5°以南的地区，可相应地采用南向。

6.1.8  空气调节建筑的外窗面积不宜过大。不同窗墙面积比的外窗，其传热系数应符合国家现行有关节能设计标准的规定；外窗玻璃的遮阳系数，严寒地区宜大于0.80，非严寒地区宜小于0.65或采用外遮阳措施。

    室温允许波动范围大于或等于±1.0℃的空气调节区，部分窗扇应能开启。

6.1.9  工艺性空气调节区，当室温允许波动范围大于±1.0℃时，外窗宜北向；±1.0℃时，不应有东、西向外窗；±0.5℃时，不宜有外窗，如有外窗时，应北向。

6.1.10  工艺性空气调节区的门和门斗，应符合表6.1.10的要求。舒适性空气调节区开启频繁的外门，宜设门斗、旋转门或弹簧门等，必要时可设置空气幕。

表6.1.10  门和门斗

    注：外门门缝应严密，当门两侧的温差大于或等于77℃时，应采用保温门。

6.1.11  选择确定功能复杂、规模很大的公共建筑的空气调节方案时，宜通过全年能耗分析和投资及运行费用等的比较，进行优化设计。

6.2  负荷计算

6.2.1  除方案设计或初步设计阶段可使用冷负荷指标进行必要的估算之外，应对空气调节区进行逐项逐时的冷负荷计算。

6.2.2  空气调节区的夏季计算得热量，应根据下列各项确定：

    1  通过围护结构传入的热量；

    2  通过外窗进入的太阳辐射热量；

    3  人体散热量；

    4  照明散热量；

    5  设备、器具、管道及其他内部热源的散热量；

    6  食品或物料的散热量；

    7  渗透空气带入的热量；

    8  伴随各种散漫过程产生的潜热量。

6.2.3  空气调节区的夏季冷负荷，应根据各项得热量的种类和性质以及空气调节区的蓄热特性，分别进行计算。

    通过围护结构进入的非稳态传热量、透过外窗进入的太阳辐射热量、人体散热量以及非全天使用的设备、照明灯具的散热量等形成的冷负荷，应按非稳态传热方法计算确定，不应将上述得热量的逐时值直接作为各相应时刻冷负荷的即时值。

6.2.4  计算围护结构传热量时，室外或邻室计算温度，宜按下列情况分别确定：

    1  对于外窗，采用室外计算逐时温度，按本规范第3.2.10条式(3.2.10-1)计算。

    2  对于外墙和屋顶，采用室外计算逐时综合温度，按式(6.2.4-1)计算：

      式中  t_zs——夏季空气调节室外计算逐时综合温度(℃)；

      t_sh——夏季空气调节室外计算逐时温度(℃)，按本规范第3.2.10条的规定采用；

      ρ ——围护结构外表面对于太阳辐射热的吸收系数；

      J ——围护结构所在朝向的逐时太阳总辐射照度(W/m²)；

     α_w ——围护结构外表面换热系数(W/(m²•℃)]。

3  对于室温允许波动范围大于或等于±1.0℃的空气调节区，其非轻型外墙的室外计算温度可采用近似室外计算日平均综合温度，按式(6.2.4-2)计算；

式中  t_zp——夏季空气调节室外计算日平均综合温度(℃)；

      t_wp——夏季空气调节室外计算日平均温度(℃)，按本规范第3.2.9条的规定采用；

      J_p ——围护结构所在朝向太阳总辐射照度的日平均值(W/m²)；

   ρ、α_w ——同式(6.2.4-1)。
