聚醋酸乙烯酯乳液(又称聚醋酸乙烯乳液)，俗称白胶或白乳胶，是一种白色黏稠液体，适用于木材、纸制品等纤维素类物品的胶接。广泛用于建筑、木工、皮革、塑料、包装和装订等行业。还可进一步制作水泥增强剂和水性乳化漆等。为应用最广的胶黏剂之一。

1生产工艺

聚醋酸乙烯酯乳液是用聚醋酸乙烯单体经乳化聚合反应制得的一种热塑性胶，其外观为细腻黏稠白色乳液。该胶黏剂配制简单，仅需简单的反应釜即可完成。在生产工艺过程中需加入少量的邻苯二甲酸二丁酯、醇类化合物、甲醛、苯酚等多种有机添加剂。

聚醋酸乙烯酯乳液固化后无色透明，使用方便，常温下可快速固化，只需很短的压紧时间，就可得到较高的粘接强度。并有热塑性，能热熔，可采用热压粘接。

2可能存在的职业病危害因素识别

在生产和使用聚醋酸乙烯酯乳液胶过程中，添加到乳液中的甲醛、邻苯二甲酸二丁酯、醇类化合物、苯酚等多种有机溶剂可能污染工作场所，并存在生产性噪声和热辐射等职业病危害因素。

四、环氧树脂胶黏剂

环氧树脂胶黏剂是由环氧树脂、固化剂及各种添加剂混配而成，俗称万能胶。商品胶将树脂和固化剂分别双组分包装，用时临时混配。它具有黏合力强、收缩率小、尺寸稳定、毒性低、对大部分材料都具有良好的黏合能力等特点，是当前应用前景最广泛的胶种之一。

环氧树脂是指含有环氧基的线型高分子化合物。其品种繁多，主要有两大类：一类是缩水甘油基型环氧树脂，包括双酚A 型环氧树脂、缩水甘油酯环氧树脂、环氧化酚醛、氨基环氧树脂等;另一类是环氧化烯烃，如环氧化聚丁二烯等。

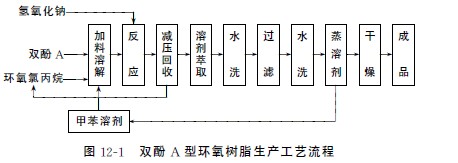

双酚A型环氧树脂生产工艺流程

(一)生产工艺

1环氧树脂的合成

环氧树脂种类繁多，但用作胶黏剂的主要为双酚A缩水甘油醚型环氧树脂。双酚A缩水甘油醚由环氧氯丙烷和双酚A通过缩聚反应生成，它是热塑性的聚合物。双酚A型环氧树脂生产工艺流程如图121。相对分子质量小于900、聚合度小于2的双酚A型环氧树脂称为低分子量的环氧树脂;相对分子质量在900～1500、聚合度2～4的称为中分子量环氧树脂;相对分子质量在2900～8000、聚合度9～30的称为高分子量环氧树脂;相对分子质量在10万～45万称为超高分子量环氧树脂。

2环氧树脂胶黏剂的原料

为了适应不同粘接材料的需要，环氧树脂胶黏剂中需加入稀释剂、填料等各种不同的辅助材料。

(1)环氧树脂合成原料　环氧树脂合成原料主要有环氧氯丙烷、双酚A、氢氧化钠和甲苯等。

(2)固化剂　环氧树脂固化剂种类很多，常用的有胺类(己二胺、三乙烯四胺、低分子聚酰胺等)固化剂、酸酐类(顺丁烯二酸酐、邻苯二甲酸酐、70酸酐等)固化剂、改性胺(591、703、593等)固化剂、咪唑类固化剂、潜伏性固化剂(双氰胺)等。选择不同的固化剂，可以配成性能各异的环氧树脂胶黏剂。

(3)稀释剂　加入稀释剂的目的是降低环氧树脂体系的黏度。非活性稀释剂不参与固化反应，在胶黏剂固化过程中，随温度升高和时间延长会完全挥发掉，如丙酮、甲苯、乙酸乙酯等溶剂。活性稀释剂是含有一个或一个以上环氧基的化合物，如环氧丁基醚(501# )、环氧丙烷苯基醚(690# )、二缩水甘油醚(600#)等，它们能参与固化反应结合到产物结构中，影响环氧树脂胶黏剂的耐热性能和物理力学性能。

(4)填料　在环氧树脂中加入填料可降低热膨胀系数和固化收缩率，提高耐热性、粘接强度、硬度和耐磨性，降低胶黏剂的成本，改善触变性等。常用填料的种类有石英粉、刚玉粉、钛白粉、云母粉、各种金属粉、二硫化钼、石墨、石棉粉、玻璃纤维、碳酸钙、水泥、陶土、滑石粉等。

3常用环氧树脂胶黏剂的配方

环氧树脂胶黏剂由环氧树脂、固化剂、增韧剂、促进剂、稀释剂以及填料等配制而成。一般根据被粘接的材料性质和所要求的粘接性能来选择环氧树脂的牌号、添加的组分种类和配比。如胺类固化剂的特点是耐化学品性能好，脂肪胺、聚酰胺能作室温固化剂，而芳香族二胺需加热固化，固化产物的耐热性、机械强度、耐腐蚀性远比脂肪胺好。

(1)通用环氧树脂胶黏剂　通用环氧树脂胶黏剂应具有一定的韧性，选择液体聚硫橡胶、液体丁腈橡胶作增韧剂，脂肪胺、芳香胺、改性胺、低分子聚酰胺等作固化剂。

(2)环氧结构胶黏剂　这类环氧胶黏剂要求具有高的粘接强度，选用改性的环氧树脂做基料，如环氧丁腈、环氧酚醛、环氧聚氨酯、环氧尼龙、环氧缩醛等。固化剂一般选用双氰胺、2乙基4甲基咪唑、间苯二胺等。

(3)耐高温环氧树脂胶黏剂　耐高温环氧树脂胶黏剂包括通过选用耐高温树脂(如酚醛树脂、有机硅树脂、聚砜树脂等)改性的环氧树脂，采用耐高温固化剂的方法制备耐高温环氧树脂，及直接合成新型耐高温环氧树脂(如多官能团环氧树脂、双酚S 环氧树脂)等。

(4)耐低温环氧树脂胶黏剂　在环氧树脂胶黏剂中引入在低温下仍具有柔韧性的聚合物，如用聚氨酯、尼龙、弹性体改性的环氧树脂，可以制得耐超低温环氧树脂胶黏剂。

(5)导电性环氧树脂胶黏剂　在环氧树脂胶黏剂的配方中加入导电性填料可制得导电性环氧树脂胶黏剂。常用导电性填料有金属和非金属粒子两大类，如银粉、金粉、铜粉、镍粉、导电石炭黑等。

(6)其他类　根据一些特殊需要还有光学环氧树脂胶黏剂、导磁环氧树脂胶黏剂、导热环氧树脂胶黏剂、耐磨环氧树脂胶黏剂、环氧树脂密封胶黏剂等。

(二)可能存在的职业病危害因素识别

环氧树脂属低毒类有机物，在生产和使用过程中其职业病危害因素主要决定于所选固化剂种类以及所含各类助剂的品种与含量。使用不同品种的环氧树脂胶黏剂，其职业病危害因素相差较大，主要有以下几类：

① 毒物，主要有双酚A、环氧氯丙烷、丙酮、甲苯、乙酸乙酯、环氧丁基醚、环氧丙烷苯基醚、二缩水甘油醚、己二胺、三乙烯四胺、低分子聚酰胺、顺丁烯二酸酐、邻苯二甲酸酐、70酸酐、双氰胺等;

② 粉尘，主要有石英粉尘、刚玉粉尘、钛白粉尘、云母粉尘、各种金属粉尘、二硫化钼粉尘、石墨粉尘、石棉粉尘、玻璃纤维尘、碳酸钙尘、水泥尘、陶土尘、滑石粉尘等;

③ 物理因素，主要是机械噪声与振动、高温与热辐射等。
